（第１２回）回路基板（その３）

KiCADのインストールとArduinoProMiniとBD6211F-E2の部品データを入手しました。ほかには、モーターやセンサーの配線をするために、 「KF128-2.54」という配線コネクタと拡張ＩＣのライブラリが必要になります。
どちらもKiCADの（5.1.10）というバージョンにインストールされていますので、そこから自分のプロジェクトに入れます。

KiCAD標準ライブラリ

KiCADは世界中で使われており、よくつかわれる部品のデータがすでにインストールされています。配線コネクタは２．５４ｍｍピッチのスルーホールなので、通常のコネクタですし、２種類の拡張ＩＣはＤＩＰ－１６という標準の形状です。

①配線コネクタ

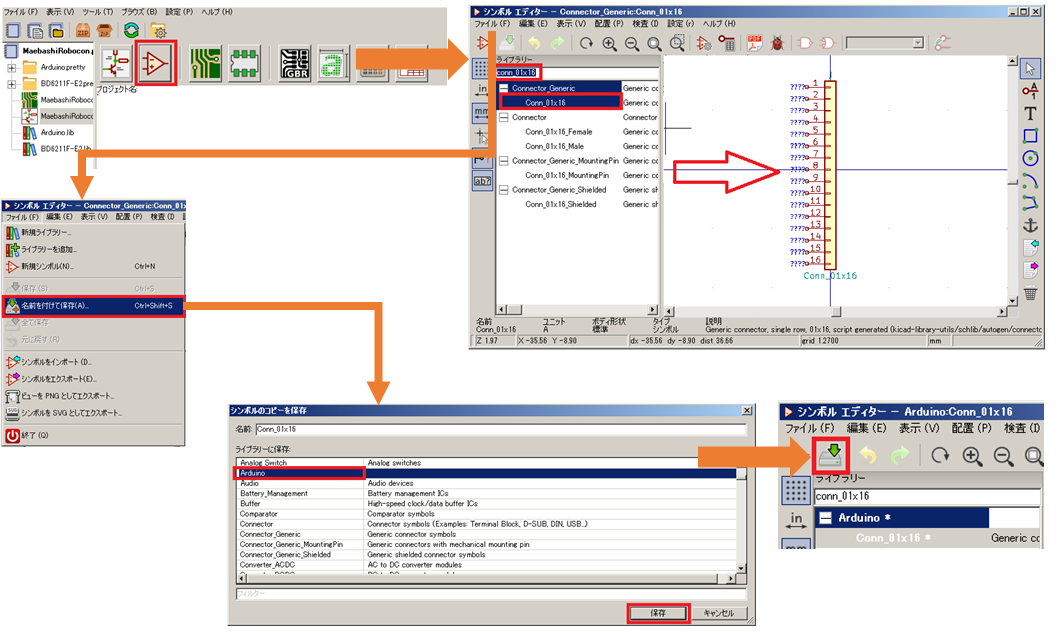

まずは回路図のライブラリを探します。シンボルエディターのボタンを押してシンボルエディターを開きます。開いたら、「conn_01x16」を検索します。 数種類表示されますが、「conn_01x16」を選びます。そして名前を付けて保存をします。前回作成した「Arduino」というライブラリの中にコピーして保存します。 最後に保存を押すと自分で作成したライブラリにコピーされます。

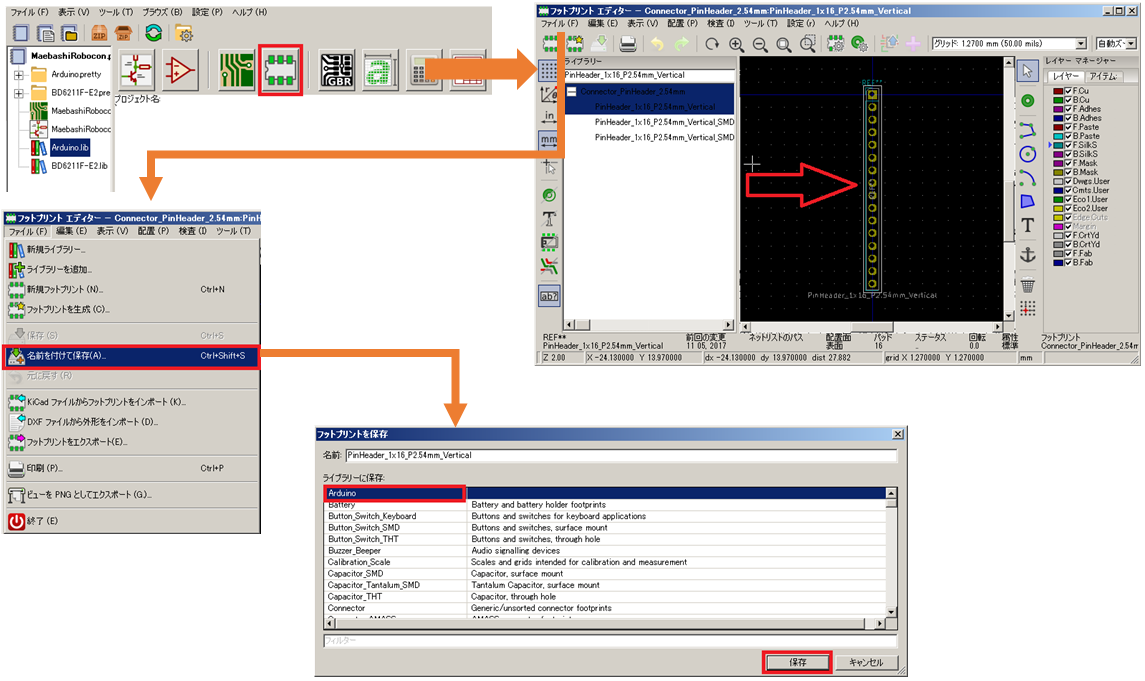

次にフットプリントのライブラリを探します。フットプリントとは、プリント基板を作るときにその部品を搭載するときに必要な形です。 フットプリントエディターのボタンを押して、フットプリントエディターを開きます。「PinHeader_1x16_P2.54mm_Vertical」を検索すると 数種類表示されますが、「PinHeader_1x16_P2.54mm_Vertical」を選びます。そして名前を付けて保存します。前回作成した「Arduino」というライブラリの中にコピーして保存します。 最後に保存を押すと自分で作成したライブラリにコピーされます。

同じように８ピンと４ピンがあるので、作成しておきます。

②拡張IC
①の方法で、「７４ＣＨ１６５」「７４ＨＣ５９５」の回路図のライブラリを「Ａｒｄｕｉｎｏ」のライブラリにコピーします。
フットプリントは、どちらのＩＣも同じ形状ですので、「DIP-16_W7.62mm」を「Arduino」のライブラリへコピーします。Ｗ７．６２はＩＣの横幅を示しています。

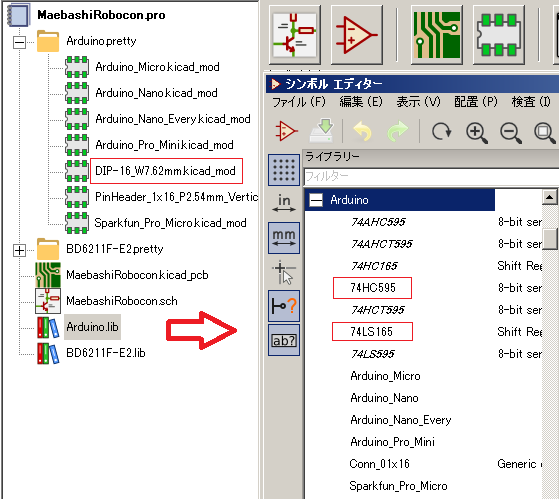

これで今回使う部品のデータはそろいました。ＢＤ６２１１ＦはＩＣ単体にダイオードを取り付けるスルーホールが必要ですので、次回はこれをフットプリントの中に追加していきます。本棚のアイコンが回路図のライブラリ、緑の足がついているアイコンがフットプリントのライブラリになります。

－－－－－－－－－－－－－
