（第１５回）回路基板（その６）

プリント基板を製作するための作図をします。回路図が製作にできていれば、間違うことがありません。（違う端子には接続ができない） できるだけ安価に作りたいので、２層基板となるように接続します。もし難しいようであれば、回路図を修正したり、フットプリントを変更したりします。

プリント基板を作成

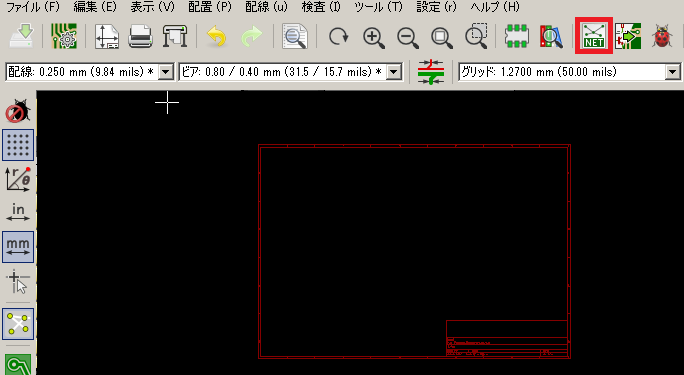

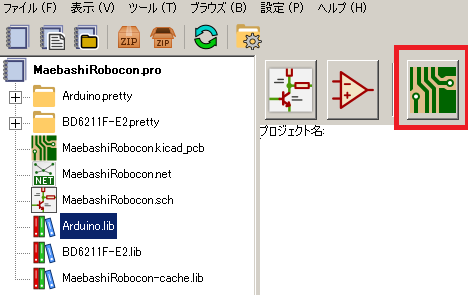

ＰＣＢレイアウトエディターを開き設計を進めます。

＜ネットリストを読み出す＞

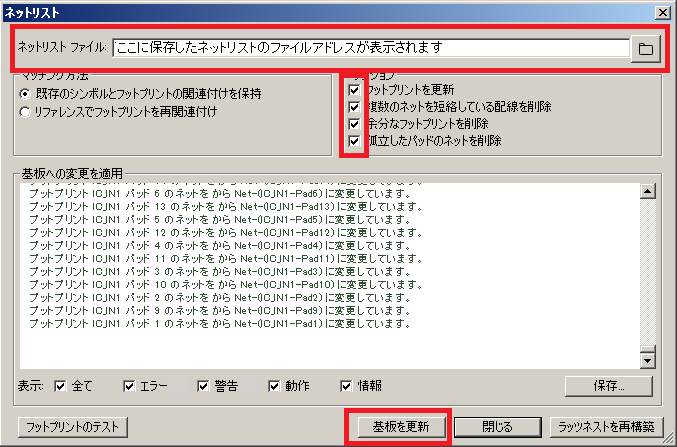

回路図で作成したネットリスト（緑にＮＥＴというアイコン）を同じアイコンを押して、読み出します。読み出す元ファイルとオプションを選択して、「基板を更新」を 押します。

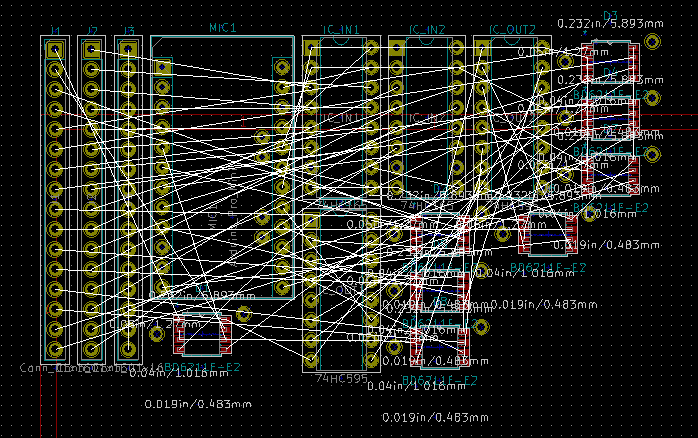

回路図に書いてある部品のフットプリントが配置されました。全部まとまってしまっているので、これをバラバラにして、好きな位置においていくと、回路図と同じ プリント基板が作図できます。作図の方法は、回路図と同じ様に検索するとたくさんでてくるので、参考にしてください。

＜＜完成！＞＞

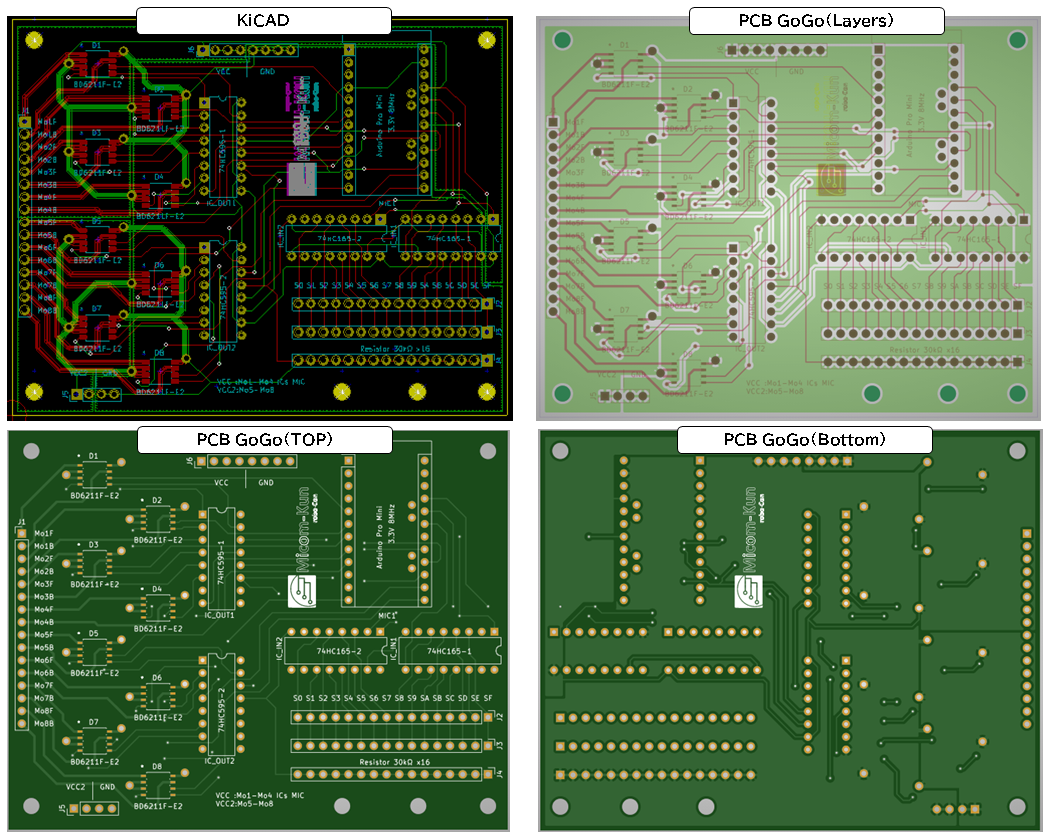

KiCADの設計が完了。画像を別のタブで開くと見やすいです。これを海外の基板メーカーのPCBGoGoというところで依頼して製作をしたいと思います。簡易見積もりでは送料込みで 最安で、１５４０円となってます。（５５０円/１０枚、９９０円送料・・・（＾＾；）　送料の方が高い）失敗してもいいかなという値段です。

ちょっと覚えるまで大変ですが、好きなロゴなども入れられるので、出来上がると楽しいです。

－－－－－－－－－－－－－
