（第１７回）回路基板（その８）

プリント基板に乗せる部品と必要な工具をご紹介します。部品と、コントローラーなどが必要になり、 １万円位の出費です。工具がない場合はプラスアルファになります。

使用している部品・工具

○必要な部品
プリント基板に乗せる部品をご紹介します。（金額は21年09月）

・スイッチサイエンス(￥3000以上送料無料)

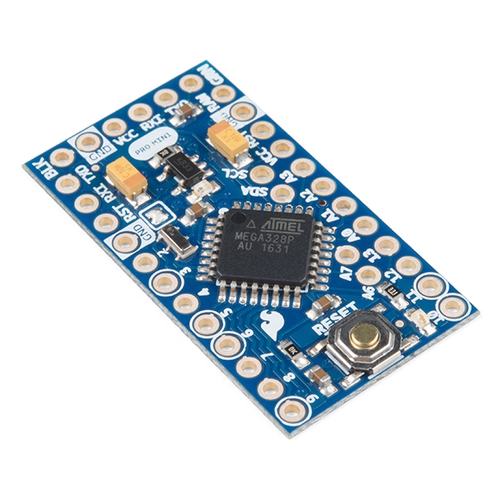

Arduino Pro Mini 328 3_3V 8MHz(図)

￥１，２４３　ｘ　２個　　*)コントローラーとプリント基板用

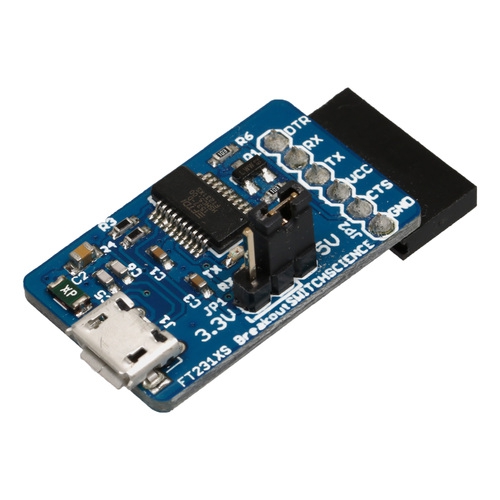

FTDI USBシリアル変換アダプター Rev.2(図)

￥１，１００　ｘ　１個　　*)マイクロＵＳＢ　１本が必要

・秋月電子(送料￥６００)

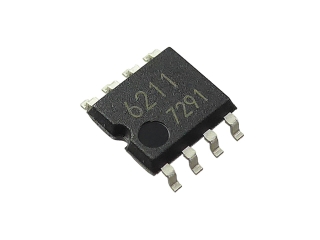

フルブリッジドライバ　７Ｖ　ＢＤ６２１１Ｆ－Ｅ２(図)

￥１００　ｘ　８個 *)＋予備の購入を推奨

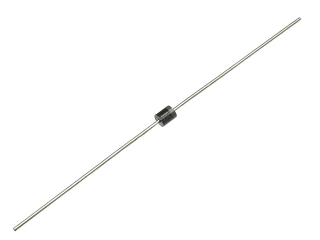

整流用ショットキーダイオード　４０Ｖ１Ａ　１Ｓ４（１０本入）(図)

￥１４０　ｘ　１個

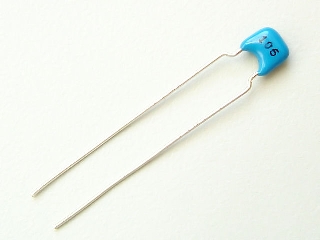

セラミックコンデンサー　１０μＦ２５Ｖ５ｍｍピッチ　（１０個入）(図)

￥２００　ｘ　１個　　*)ダイオードと同じ場所に取付

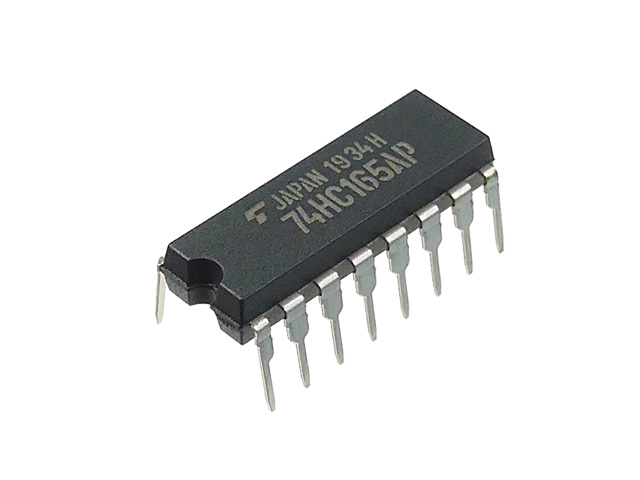

８ビットシフトレジスタ　ＴＣ７４ＨＣ１６５ＡＰ(図)

￥８０　ｘ　２個　　

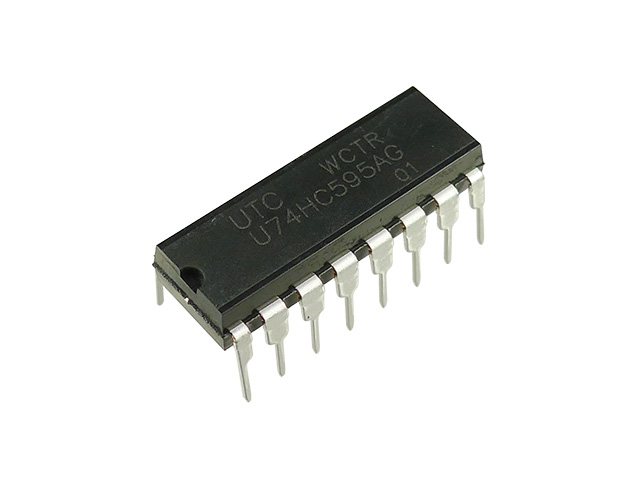

８ビットシフトレジスタ　Ｕ７４ＨＣ５９５ＡＧ－Ｄ１６－Ｔ(図)

￥３５　ｘ　２個　　

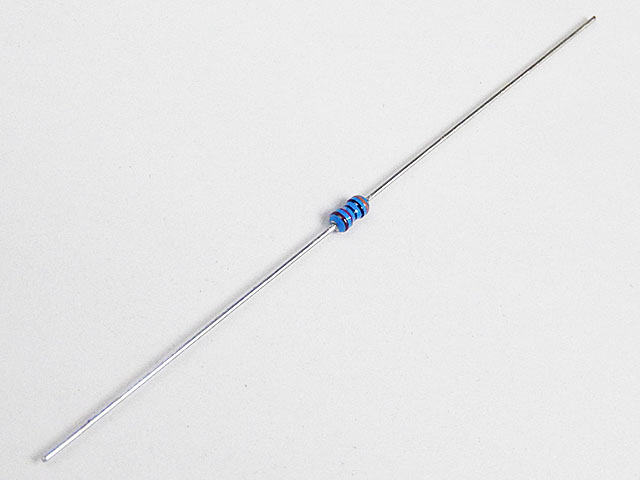

抵抗　１／４Ｗ３０ｋΩ　（１００本入）(図)

￥２００　ｘ　１個　　

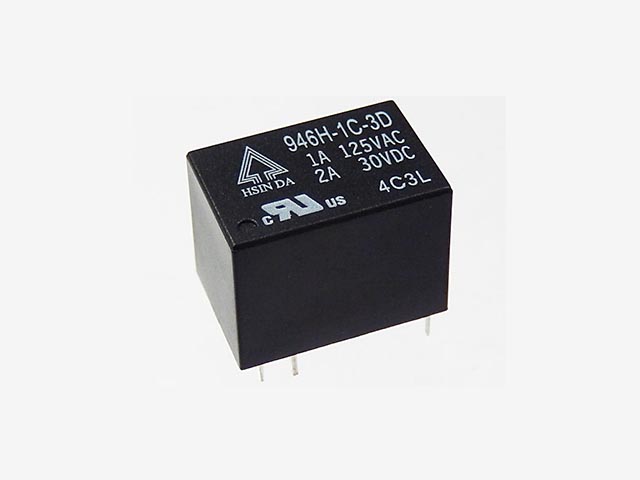

３Ｖ小型リレー　接点容量：２Ａ　９４６Ｈ－１Ｃ－３Ｄ(図)

￥６０　ｘ　必要数　　*)２個程度あれば。

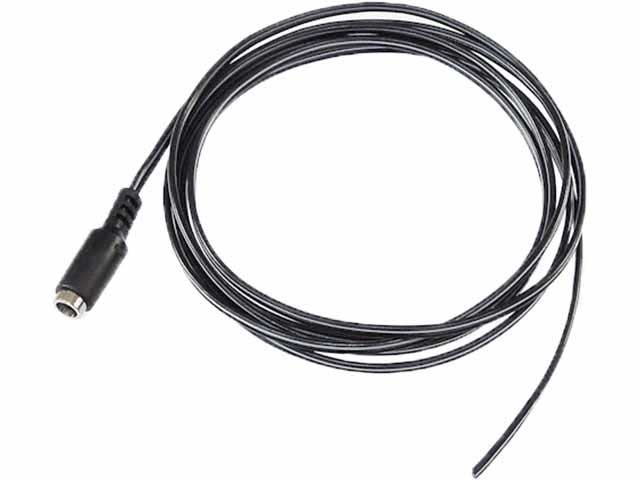

ＤＣジャック付ケーブル１．８ｍ　（２．１ｍｍ）　ＭＣ－２３７６(図)

￥２５０　ｘ　２本

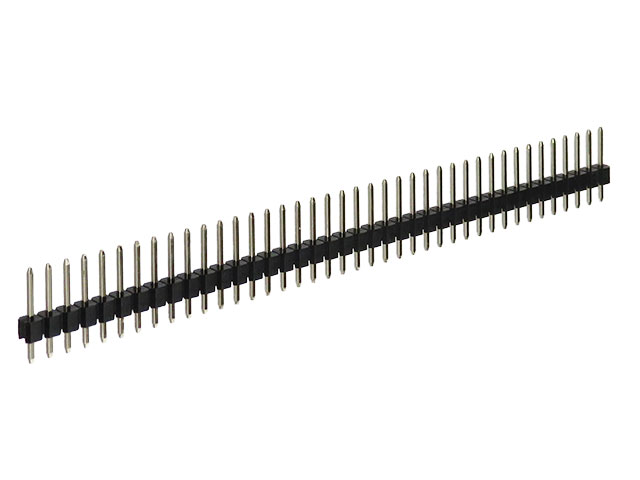

ピンヘッダ　１×４０　（４０Ｐ）(図)

￥３５　ｘ　２～４本　　*)短い方を基板に半田付け

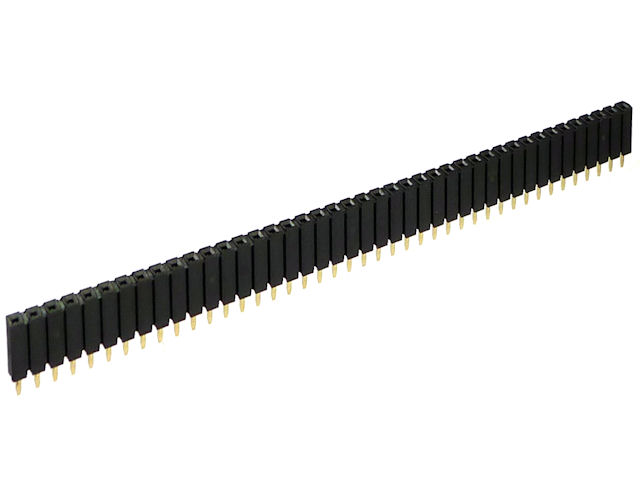

分割ロングピンソケット　１×４２　（４２Ｐ）(図)

￥８０　ｘ　２～４本

・Ａｍａｚｏｎ(送料￥２７３)

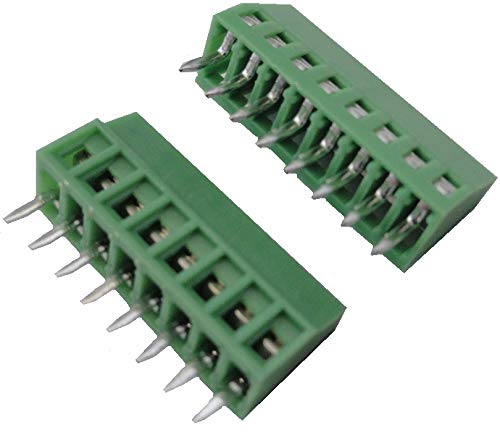

ターミナルブロック KF128-2.54-8P 2個入 (図)

￥１０３　ｘ　３個

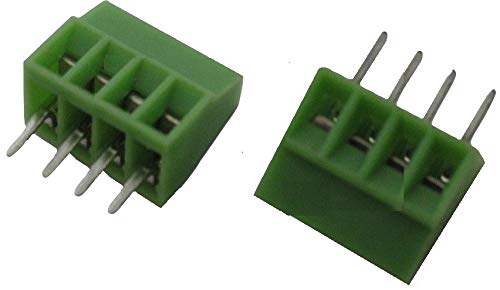

ターミナルブロック KF128-2.54-4P 2個入(図)

￥８３　ｘ　１個

・Ｃａｉｎｚホーム（店舗）

グットプリント基板　ＢＳ－７５Ｂ(図)

￥４９８　ｘ　１個

・ＢｏｏｋＯＦＦなど

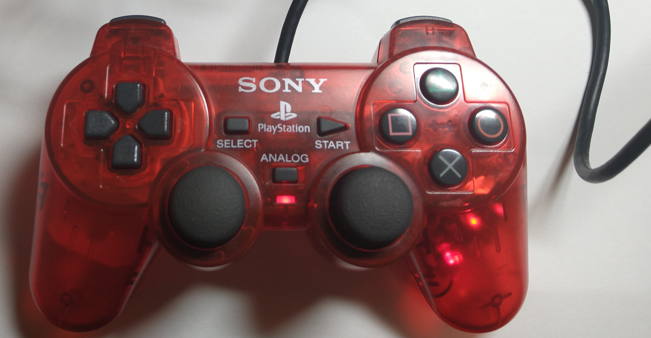

アナログコントローラ有線(DUALSHOCK 2)(図)

￥時価　ｘ　１個　　*)クリアタイプが良い

（半田の道具を持っていない場合）

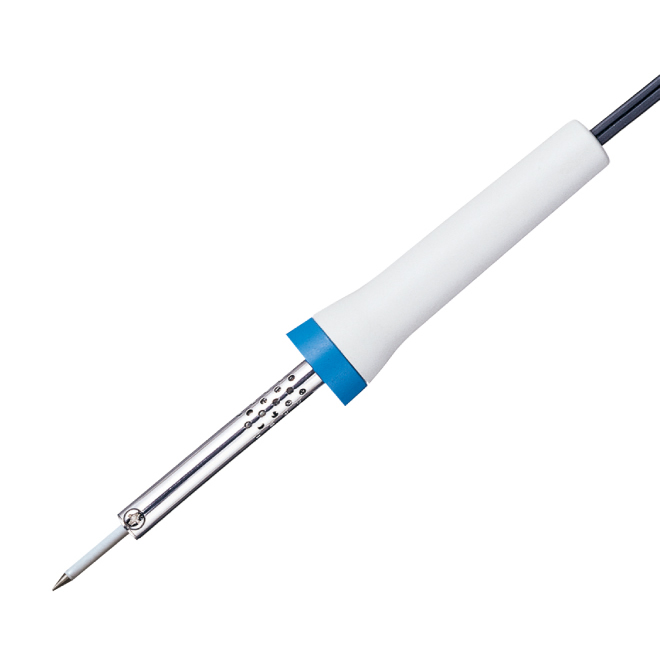

・半田こて（先端が細いもの）(図)

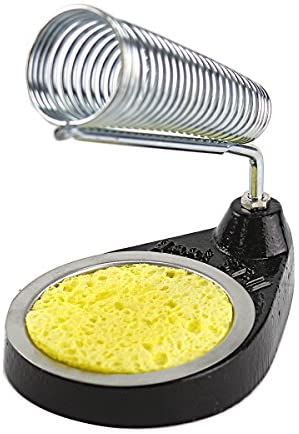

・こて台（半田作業中の先端掃除）(図)

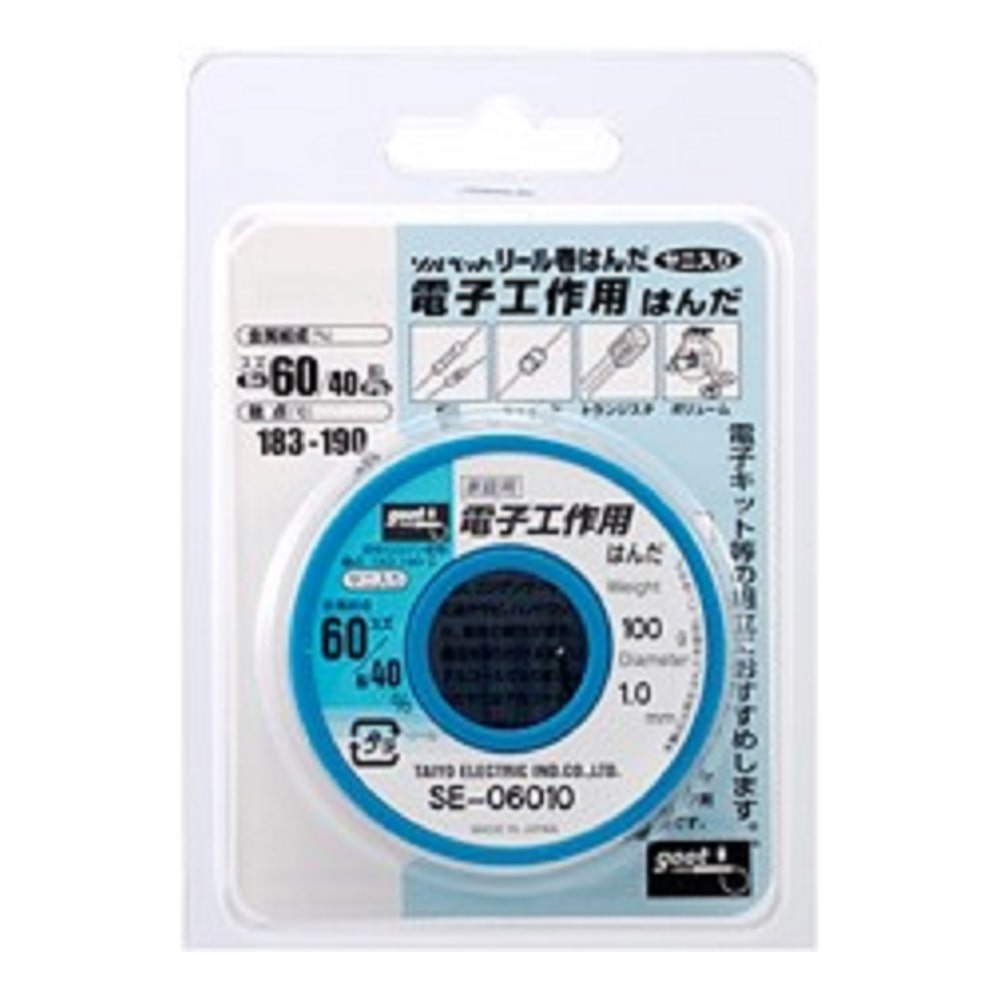

・半田（溶かすもの）(図)
・吸い取り線（半田をつけすぎた場合の修正）(図)
が必要になります。

－－－－－－－－－－－－－
