（第１６回）回路基板（その７）

設計したプリント基板を発注していきます。ＰＣＢＧｏＧｏというサイトで発注をします

ＰＣＢ　ＧｏＧo　でプリント基板発注

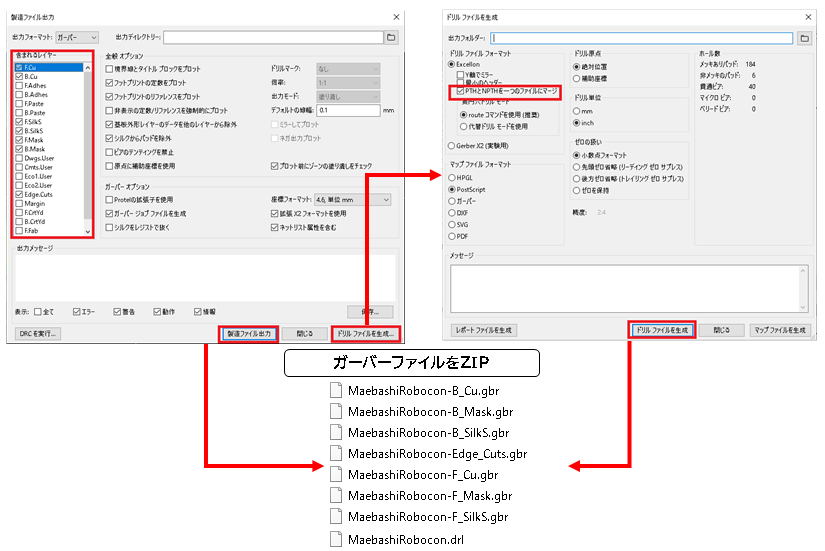

ＰＣＢレイアウトエディターで設計した物をガーバーデータにします。「ファイル」→「プロット」から 製造ファイル出力で、下図のとおり、ガーバーデータとドリルファイルを出力して、必要なファイルをZIP化します。必要なのは Cu（銅配線）、Mask(銅配線の上のレジストなし部分（部品を搭載する半田パット））、Silk（白い表示）の３種類の両面の６個。 Edge（基板の外形）、ドリルファイルの合計８種類です。

＜発注＞

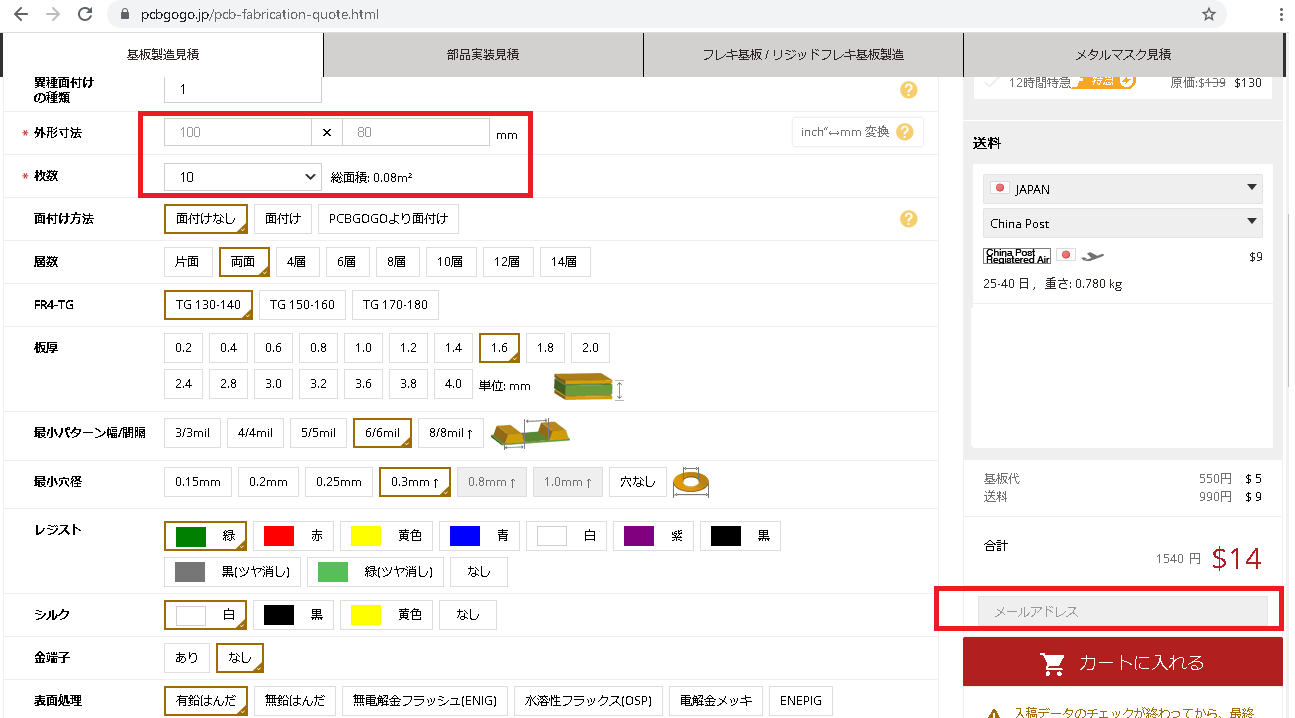

まずはＰＣＢＧｏＧｏのサイトで登録をします。登録をしてから発注を進めます。外形寸法と枚数を設定して「カートに入れる」を押します。

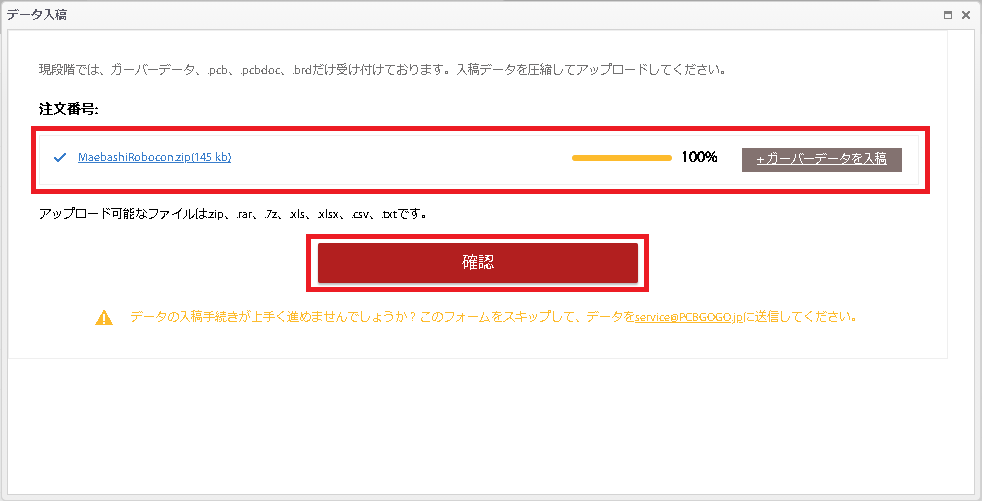

ウインドウの中に「ガーバーデータの入稿」というところがあるので、先ほどのＺＩＰファイルを選択して、「確認」ボタンを押します。

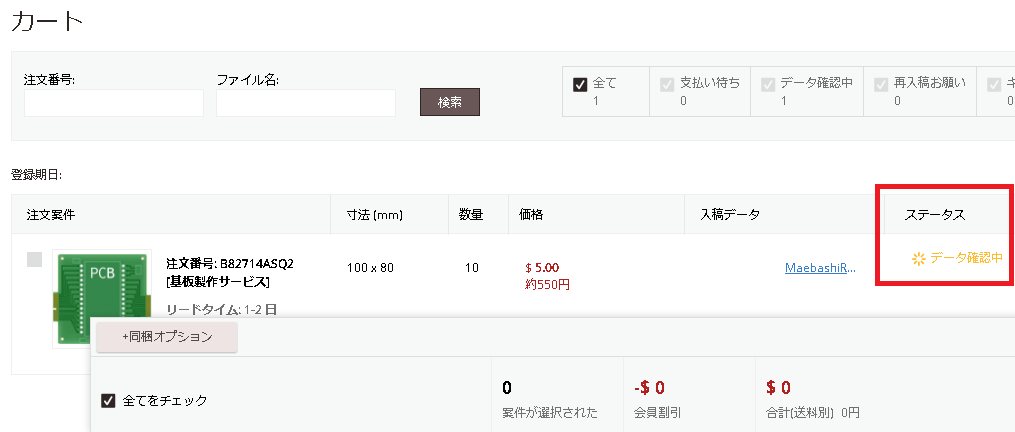

入稿してから、ステータスが確認中から完了になると発注ができます。指示通りに進めるとＰａｙＰａｌで支払って完了です。

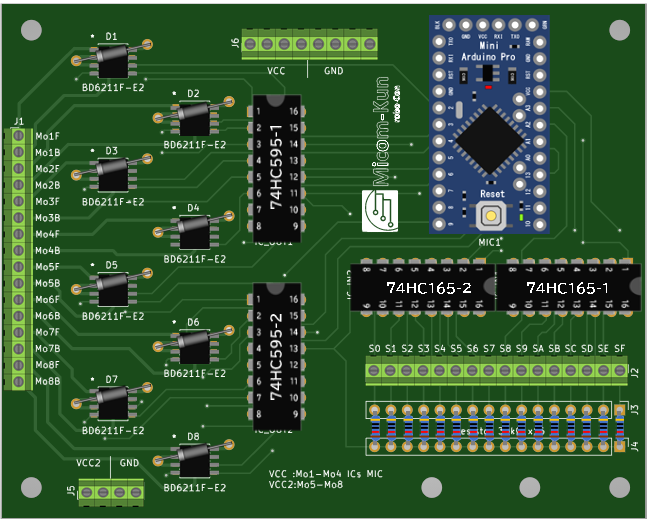

納期は１カ月程度かかりますが、２０００円弱で１０枚製作できます。基板が完成したら部品を実際に実装して動作確認をしていきます。（下図は実装イメージ）

モータードライバーにはダイオードと同じ場所にコンデンサも取り付けます（図略）

発注した回路基板がきました。！ 回路基板輸送メモ

－－－－－－－－－－－－－
