（第１３回）回路基板（その４）

今回は、BD6211Fのモータードライバーにダイオードを追加するためにフットプリントを編集します。 使用する部品はすべて回路図に記入するのが普通ですが、回路図にダイオード・抵抗・コンデンサは記載しないままにします。

フットプリント変更

モータードライバーに逆起電力が発生したときにＩＣを保護するためにダイオード＋コンデンサを追加しましたが、スルーホールですので、 フットプリントに直接追加してしまいます。

①コピーしてパットを１個配置

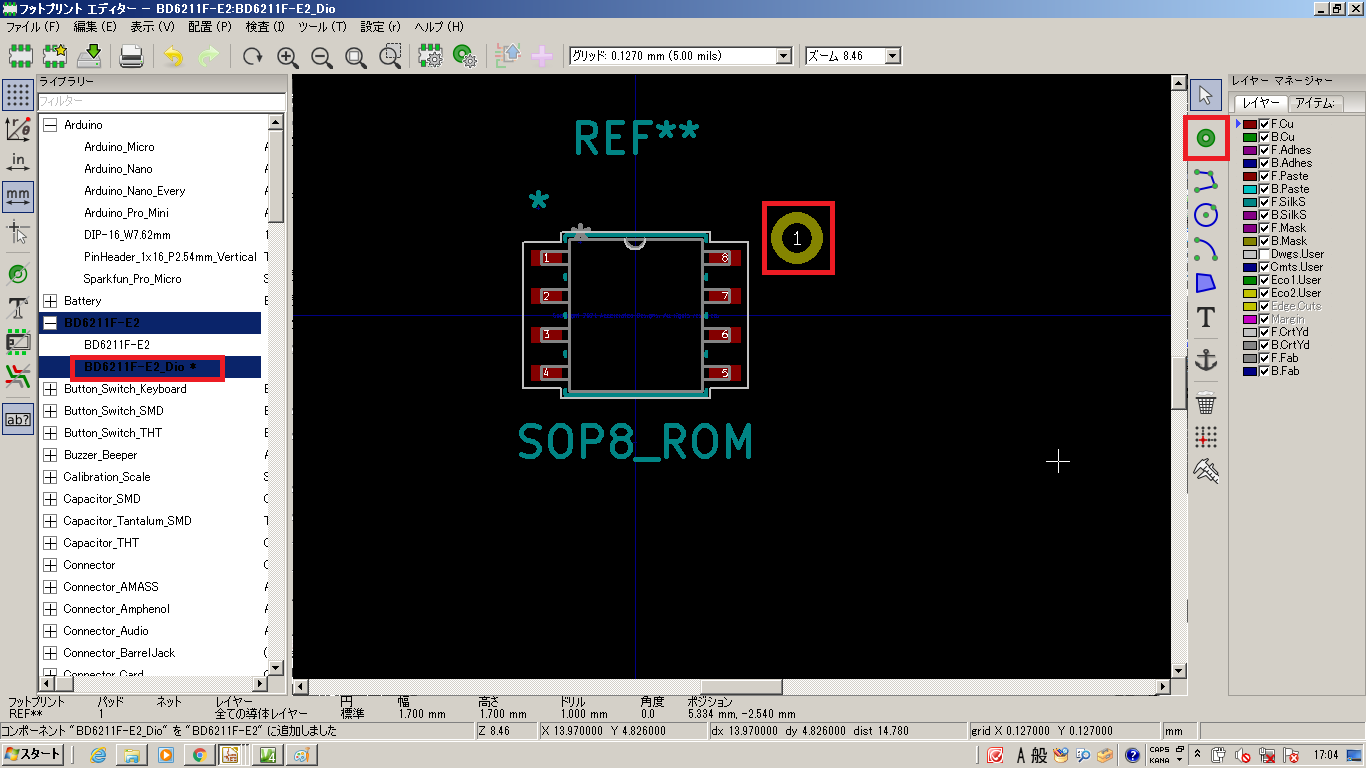

まずは元のフットプリントを開いて、回路基板（その３）で行ったようにコピーします。名前は「BD6211F-E2_Dio」にします。さらに緑の〇のアイコン 「パットを追加」を押して、８番ピン（GND）の近くに配置します。

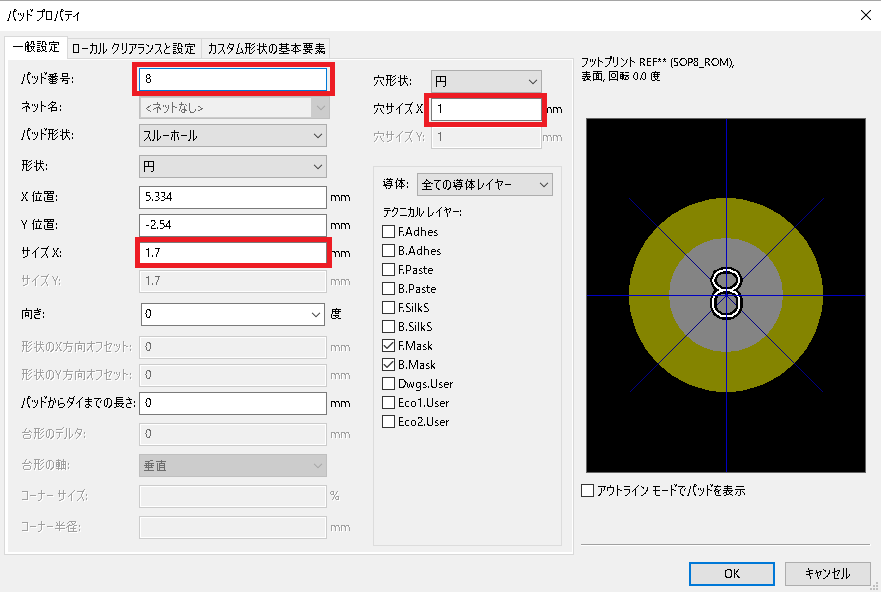

次に追加したパットを右クリックして「パットを編集」を選択します。 パットプロパティが表示されるので、パット番号を「８」、サイズX:を１．７ｍｍ、穴サイズＸ：１ｍｍにします。

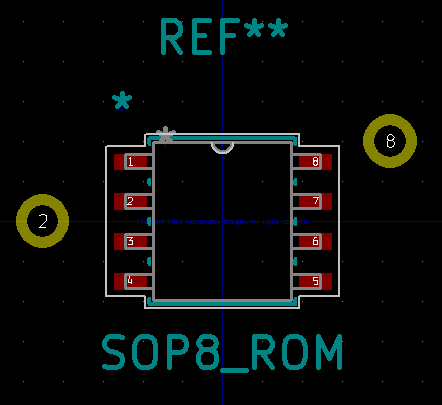

さらに、２番３番ピン（ＶＣＣ）の近くにもパットを追加して、パット番号を「２」に変更します。

ＩＣに必ず必要なダイオードを追加するパットを追加しました。最終的に８番ピンと２・３番ピンパットを接続します。実際の接続はプリント基板を作図する時になります。

－－－－－－－－－－－－－
